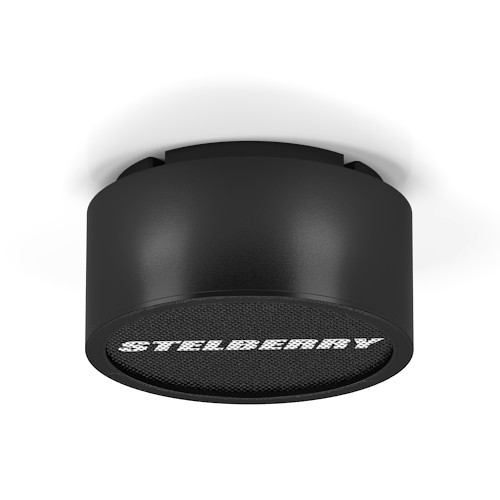

Stelberry F-251B Черный потолочно-настенный громкоговоритель на 12 Ватт для системы громкого оповещения Stelberry Антитеррор

Описание потолочно-настенного громкоговорителя STELBERRY F-251B для системы оповещения Антитеррор

Чёрный потолочно-настенный громкоговоритель STELBERRY F-251W предназначен для построения систем оповещения Антитеррор и подключается к коммутатору STELBERRY F-200.

Громкоговоритель STELBERRY F-251B оснащён встроенным усилителем мощности D-класса, широкополосным динамиком с конусным диффузором, удобным кронштейном и входным и выходным разъёмами RJ45, для удобства соединения.

Громкоговоритель обеспечивает высокую разборчивость сообщений в составе системы оповещения Антитеррор в школе, согласно постановлению правительства 1006.

Громкоговоритель характеризуется отсутствием падения мощности на любом расстоянии в линии, вплоть до 1 000 метров.

Простота и удобство монтажа облегчают установку STELBERRY F-251B, а универсальность крепления позволяют устанавливать его на потолок или стену.

Преимущества потолочно-настенного громкоговорителя STELBERRY F-251B:

• Широкополосный динамик.
• Встроенный усилитель D-класса.
• Отсутствие падения мощности на любом расстоянии в линии, вплоть до 1 000 метров.
• Частота воспроизводимых частот 75...17200 Герц.
• Удобный скрытый поворотный кронштейн.
• Настенное и потолочное крепление.
• Набор крепежа идёт в комплекте.
• Входной и выходной разъёмы RJ45 для удобства коммутации.
• Защита от перегрузок.

В комплекте громкоговорителя STELBERRY F-251B идёт полный набор крепежа для установки  громкоговорителя на стену, подвесной или обычный потолок.

Удобный скрытый кронштейн поворотного типа позволяет быстро установить громкоговоритель в любом месте.

Продуманная конструкция громкоговорителя и наличие в комплекте полного набора крепежа позволяет сэкономить время на установку при монтаже системы Антитеррор в школе или супермаркете.

Расчет мощности системы Антитеррор

При установке системы Антитеррор в школе необходиморассчитать общую мощность системы и, как следствие, количество громкоговорителей для помещений.

Существует простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра.

Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит

для его озвучивания необходимо 12 Ватт (60/10 м2х2 Вт).

То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа

помещения.

Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо

разместить 2 громкоговорителя по 7 Ватт каждый или один громкоговоритель на 12 Ватт.

Возьмём то же помещение, но с повышенным уровнем шума.

Площадь помещения составляет 60 квадратных метров, значит для его озвучивания необходимо 24 Ватта (60/10х4 Вт).

То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.

Получается, что для помещения площадью 60 квадратных метров с повышенным уровнем шума необходимо разместить 4 громкоговорителя по 7 Ватт каждый или 2 громкоговорителя по 12  Ватт каждый.

Следует обратить внимание, что согласно постановлению правительства 1006 антитеррор для школ и детских садов, речевые оповещатели (громкоговорители) должны быть расположены таким

образом, чтобы в любой точке объекта (территории), где требуется оповещение людей, обеспечивалась разборчивость передаваемой речевой информации

Громкоговорители STELBERRY F-251B соединяются в одну линию, а для удобства коммутации имеют входной и выходной разъёмы.

Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность системы Антитеррор.

Мощность коммутатора STELBERRY F-200 составляет 180 Ватт, то есть к нему можно подключить до 15 громкоговорителей STELBERRY F-251B, мощностью 12 Ватт каждый.

В одну линию можно подключать любые громкоговорители STELBERRY для системы Антитеррор, как потолочно-настенные, так и рупорные.

Мощность системы оповещения можно увеличить при помощи усилителей-репитеров STELBERRY F-280.

Каждый усилитель-репитер увеличивает мощность системы на 180 Ватт.

Линию, к которой подключены громкоговорители системы СОУЭ Антитеррор можно разветвлять при помощи разветвителя STELBERRY F-210.

Это очень удобно, если громкоговорители находятся в противоположных направлениях.

Разветвитель является удобным решением для ответвления линии на разных этажах здания.

Также, разветвитель STELBERRY F-210 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

Сзади громкоговорителя STELBERRY F-251B расположены разъёмы для подключения к линии.

Разъёмы проходные, поэтому подключать линию можно в любой разъём.

Также, сзади громкоговорителя расположен разъём для дополнительного питания.

Согласно постановлениям антитеррор РФ, речевые оповещатели должны быть расположены таким образом, чтобы в любой точке объекта (территории), где требуется оповещение людей, обеспечивалась разборчивость передаваемой речевой информации.

Именно поэтому в громкоговорителе STELBERRY F-251B применяется широкополосный динамик с дополнительным конусным диффузором, обеспечивающим воспроизведение высоких частот.

Высокие частоты распространяются дальше: больше высоких частот - дальше слышен звук.

Продуманная конструкция громкоговорителя STELBERRY F-251B для систем оповещения Антитеррор позволила добиться превосходного качества звука во всём диапазоне воспроизводимых частот.

Благодаря удачной компоновке в громкоговорителе присутствует существенный объём, позволяющий получить глубокий звук.

На встроенной плате расположен понижающий преобразователь напряжения и усилитель мощности D-класса.

Такое решение позволило устанавливать громкоговоритель STELBERRY F-251B на значительном расстоянии от коммутатора без потери акустической мощности, а это значит, что уровень звука во

всех громкоговорителях будет одинаковый, независимо от их удалённости.

Передача сигналов и питания в системе громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

В системах громкого оповещения STELBERRY F по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей.

Применение стандартного UTP кабеля значительно упрощает монтаж системы Антитеррор в школе, детском саду, объектах торговли, а большое расстояние до громкоговорителей без потери мощности позволяет оснастить объекты Антитеррор большой площади.

Для установки громкоговорителя STELBERRY F-251B необходимо вставить его в кронштейн и повернуть по часовой стрелке.

Для снятия громкоговорителя с кронштейна необходимо повернуть его против часовой стрелки и потянуть на себя.

В кронштейне, для вывода кабеля, предусмотрены 4 паза сбоку и одно большое отверстие в центре.

Благодаря продуманной конструкции монтаж громкоговорителя STELBERRY F-251B не только удобен, но и занимает очень мало времени.

Такая конструкция громкоговорителя существенно упрощает проектирование объектов.

Например, при установке системы оповещения Антитеррор в школе, громкоговорители STELBERRY F-251B можно установить, как на потолке, так и на стене, в зависимости от типа помещения.

Также, при необходимости, громкоговоритель можно перенести со стены на потолок и наоборот.

 F-251B гармонично смотрится на подвесном потолке, а скрытый кронштейн создаёт ощущение, с определённых ракурсов, как будто громкоговоритель висит в воздухе.

Чёрный цвет громкоговорителя STELBERRY F-251B сочетается с любым тёмным потолком, не выделяясь и не привлекая к себе внимания.

Для установки громкоговорителя STELBERRY F-251B на подвесной потолок служит потолочная площадка, которая располагается на обратной стороне потолочной панели.

Крепёж кронштейна производится при помощи винтов, шайб и гаек, идущих в комплекте с громкоговорителем.

Для установки кронштейна громкоговорителя на стену или обычный (не подвесной) потолок, в комплекте с громкоговорителем идут дюбеля и саморезы.

В кронштейне, для вывода кабеля, предусмотрены 4 паза сбоку и  одно большое отверстие в центре.

Большим преимуществом системы оповещения STELBERRY Антитеррор является возможность наращивания мощности при помощи усилителя-репитера STELBERRY F-280.

Каждый усилитель-репитер увеличивает мощность системы на 180 Ватт, а значит можно установить ещё до 25 громкоговорителей STELBERRY F-251B.

Если при изначальном проектировании или монтаже системы СОУЭ Антитеррор не хватило мощности, то всегда можно установить необходимое количество усилителей-репитеров, увеличив общую мощность системы оповещения.

Усилители-репитеры можно устанавливать в любом месте линии.

Технические характеристики громкоговорителей F-250W, F-250B, F-251W, F-251B
