Stelberry F-280 Усилитель-репитер для наращивания мощности для системы громкого оповещения Stelberry Антитеррор

Описание усилителя-репитера STELBERRY F-280

Усилитель-репитер STELBERRY F-280 позволяет увеличить мощность существующей системы громкого оповещения Антитеррор STELBERRY на 180 Ватт акустической мощности.

Количество усилителей-репитеров в системе громкого оповещения STELBERRY не ограничено, то есть, мощность системы оповещения можно легко увеличить до необходимого уровня.

Преимущества усилителя-репитера STELBERRY F-280

• Удобное решение для масштабирования системы громкого оповещения STELBERRY Антитеррор.
• Простое подключение к коммутатору Антитеррор или громкоговорителю STELBERRY.
• Простое и понятное масштабирование системы громкого оповещения.
• 4 выходных разъёма для подключения громкоговорителей.

В комплект поставки усилителя-репитера STELBERRY F-280 входит усилитель-репитер и блок питания на 48 Вольт.

Блок питания обеспечивает питание самого усилителя-репитера и громкоговорителей, подключенных к выходным линиям.

Снизу усилителя-репитера STELBERRY F-280 уже наклеен двусторонний скотч, при помощи которого устройство можно  закрепить на любой поверхности.

Усилитель-репитер STELBERRY F-280 можно подключать в любом месте линии, например, к последнему громкоговорителю в линии.

Также, усилитель-репитер можно подключить между громкоговорителями, применив разветвитель STELBERRY F-210.

Такой способ подключения очень удобен, когда длина линии с громкоговорителями большая.

Также следует увеличить коэффициент усиления усилителя- репитера, так как на больших расстояниях сигнал громкого оповещения может быть немного ослаблен.

Несколько усилителей-репитеров STELBERRY F-280 можно подключить к пульту громкого оповещения при помощи разветвителя STELBERRY F-210.

Если необходимо подключить более двух репитеров, необходимо использовать ещё один разветвитель.

К свободному разъёму разветвителя подключаются громкоговорители, суммарная мощность которых не превышает мощность коммутатора STELBERRY F-200 (180 Ватт).

При таком способе подключения коэффициент усиления следует оставить равным 1 (заводские настройки).

Данный способ подключения очень удобен, если мощность системы изначально известна и составляет сумму мощности коммутатора STELBERRY F-200 и мощности усилителей-репитеров.

Вы всегда можете нарастить мощность системы громкого оповещения, подключив ещё несколько усилителей-репитеров STELBERRY F-280.

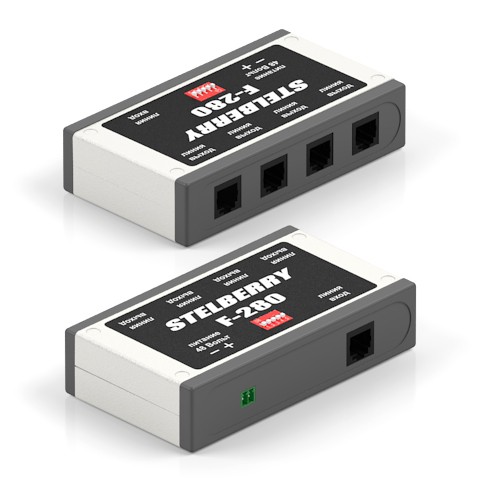

На лицевой части усилителя-репитера STELBERRY F-280 расположен разъём для подключения блока питания, идущего в комплекте.

Рядом расположен 8-пиновый разъём 8P8C для подключения входной линии, которую необходимо усилить.

На оборотной части усилителя-репитера расположен разъёмы выходных линий для подключения громкоговорителей.

К выходам можно подключить громкоговорители с суммарной мощностью до 180 Ватт.

Все разъёмы запараллелены, поэтому громкоговорители можно подключать к любому из выходов.

На верхней панели усилителя-репитера STELBERRY F-280 установлены переключатели, при помощи которых можно выставить коэффициент усиления выходных линий.

По умолчанию, коэффициент усиления установлен в 1 (повторяет Входной сигнал).

Установка коэффициента усиления необходима, если усилитель-репитер подключен на большом расстоянии от коммутатора STELBERRY F-200, например, STELBERRY F-280 подключен к последнему громкоговорителю в линии.

В случае, если усилитель-репитер подключен рядом с коммутатором, коэффициент усиления следует оставить равным 1.

Передача сигналов и питания в системе громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

В системах громкого оповещения STELBERRY F по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей.

Технические характеристики усилителя-репитера STELBERRY F-280
