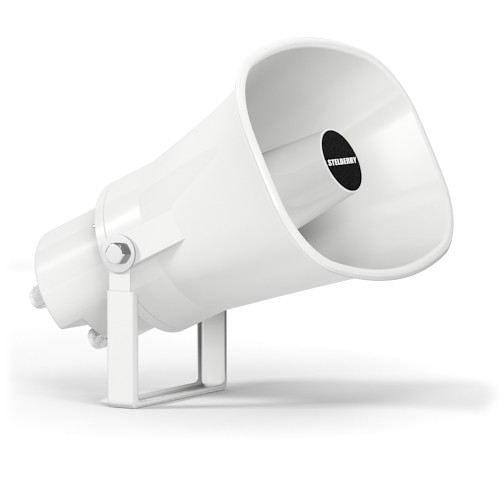

Stelberry F-263 Рупорный уличный громкоговоритель на 30 Ватт для системы громкого оповещения Stelberry Антитеррор

Описание рупорного громкоговорителя STELBERRY F-263

• Рупорный громкоговоритель STELBERRY F-263 применяется в составе систем громкого оповещения Антитеррор.
• STELBERRY F-263 характеризуется отсутствием падения мощности на любом расстоянии в линии, вплоть до 1 000 метров.
• STELBERRY F-263 обеспечивает высокое звуковое давление и имеет высокую направленность звука.
• STELBERRY F-263 оснащён встроенным усилителем мощности D-класса, двумя всепогодными гермовводами и двумя разъёмами RJ45 на плате, для удобства соединения.

Сферы применения рупорного громкоговорителя STELBERRY F-263

• СОУЭ Антитеррор в торговых объектах, согласно постановлению правительства 1273.
• Система оповещения Антитеррор в школе, согласно постановлению правительства 1006.
• Система оповещения Антитеррор в местах массового скопления людей, согласно постановлению правительства 272.
• Система оповещения Антитеррор для гостиниц, согласно постановлению правительства 447.

В комплекте всепогодного рупорного громкоговорителя STELBERRY F-263 идёт полный набор крепежа для установки громкоговорителя на стену.

Удобный кронштейн П-типа позволяет быстро установить рупорный громкоговоритель в любом месте, например в спортзале или на улице в составе системы Антитеррор в школе

Продуманная конструкция рупорного громкоговорителя STELBERRY F-263 для систем оповещения Антитеррор позволяет добиться высокого звукового давления и направленности звуковых волн.

Для удобства коммутации при установке, внутри рупорного громкоговорителя STELBERRY F-263 установлена плата усилителя D-класса с двумя разъёмами RJ45.

Рупорный громкоговоритель STELBERRY F-263 можно расположить на любой стене, при помощи набора крепежа, идущего в комплекте.

Удобный кронштейн позволяет отрегулировать необходимый угол наклона.

STELBERRY F-263 имеет всепогодное исполнение, поэтому его можно устанавливать не только в помещениях, например на складе торговых объектов в составе СОУЭ Антитеррор, но и в неотапливаемых складах и на улице.

Для установки рупорного громкоговорителя на стену необходимо открутить боковые болты с шайбами, чтобы снять кронштейн.

Потом прикрутить кронштейн к стене при помощи дюбелей и саморезов, идущих в комплекте.

Затем прикрутить рупорный громкоговоритель к кронштейну при помощи болтов и шайб и отрегулировать необходимый угол наклона.

При необходимости, угол наклона всегда можно изменить, ослабив боковые болты, которые крепят рупорный громкоговоритель к кронштейну.

Передача сигналов и питания в системе громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

В системах громкого оповещения STELBERRY F по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей.

Применение стандартного UTP кабеля значительно упрощает монтаж системы Антитеррор в школе, детском саду, объектах торговли, а большое расстояние до громкоговорителей без потери мощности позволяет оснастить объекты Антитеррор большой площади.

Для подключения STELBERRY F-263 к линии оповещения системы Антитеррор, необходимо открутить заднюю крышку рупорного громкоговорителя.

Внутри крышки, на плате расположены входной и выходной разъёмы для подключения к линии.

Разъёмы проходные, поэтому подключать линию можно в любой разъём.

Второй разъём служит для продолжения линии, то есть, для подключения следующего рупорного громкоговорителя.

Разъём питания (48 Вольт) в большинстве случаев не используется, но когда рупорный громкоговоритель находится на большом расстоянии (обычно более 1-2 километра) и ему не хватает основного питания с линии, на него можно подать питание с внешнего блока (обычного или бесперебойного)

Рупорные Громкоговорители STELBERRY F-263 подключаются к коммутатору STELBERRY F-200 Антитеррор, а между собой соединяются в одну линию.

К линии могут быть подключены громкоговорители различных типов: рупорные и потолочно-настенные.

Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность системы Антитеррор.

Мощность коммутатора STELBERRY F-200 составляет 180 Ватт, то есть к нему можно подключить до  рупорных громкоговорителей STELBERRY F-263, мощностью 30 Ватт каждый.

Мощность системы оповещения Антитеррор можно увеличить при помощи усилителей-репитеров STELBERRY F-280.

Каждый усилитель репитер увеличивает мощность системы на 180 Ватт.

Громкоговорители не обязательно подключать друг за другом (гирляндой), линию можно разветвлять при помощи разветвителя STELBERRY F-210.

Это очень удобно, так как такое решение позволяет упростить разработку проекта системы Антитеррор и сократить количество применяемого кабеля UTP.

Также, разветвитель STELBERRY F-210 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

Кроме того, разветвители позволяют существенно упростить монтаж системы Антитеррор в школе, позволяя разветвлять линию на каждом этаже учебного заведения.

Технические характеристики рупорных громкоговорителей
