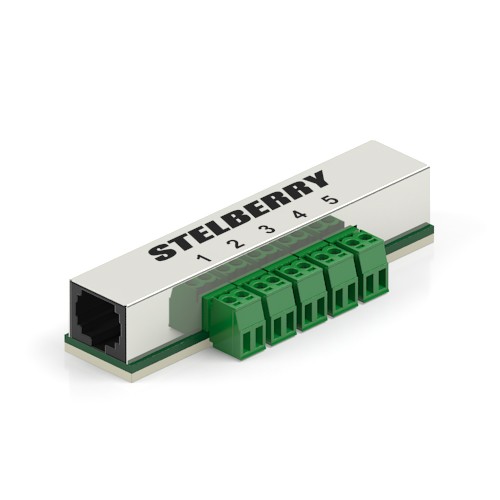

Stelberry F-211Расширитель тревожных кнопок для системы громкого оповещения Stelberry Антитеррор

Описание расширителя тревожных кнопок для системы Антитеррор STELBERRY F-211

• Расширители тревожных кнопок STELBERRY F-211 предназначены для подключения до пяти тревожных кнопок.
• STELBERRY F-211 подключаются к коммутатору Антитеррор STELBERRY F-211 при помощи UTP кабеля.
• Между собой расширители также подключаются при помощи UTP кабеля.

Преимущества расширителя тревожных кнопок для системы Антитеррор STELBERRY F-211

• Удобное решение для масштабирования тревожных кнопок в разных помещениях STELBERRY
• Удобные отстёгивающиеся винтовые разъёмы
• Металлический корпус
• Удобное крепление при помощи двустороннего скотча, уже наклеенного снизу расширителя STELBERRY F-211

Центральным компонентом системы Антитеррор является коммутатор STELBERRY F-200, к которому можно подключить следующее оборудование.

• До 4-х пультов F-220, которые позволяют производить громкие объявления и транслировать музыку с внешнего аудиоисточника.

• Потолочно-настенные и рупорные громкоговорители, суммарной мощностью до 180 Ватт. Мощность системы может быть увеличена многократно, при помощи усилителей-репитеров F-280.

• Расширители тревожных кнопок.

• Кнопку для отключения сообщения. Кнопка подключается к отдельному разъёму.

• Систему ГОЧС.

• Выход пожарной сигнализации для отключения системы Антитеррор.

• Вход пожарной сигнализации для её отключения при срабатывании системы Антитеррор.

• Вход для бесперебойного источника питания на 48 Вольт.

Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

В системах громкого оповещения STELBERRY F по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

Применение стандартного UTP кабеля значительно упрощает монтаж системы антитеррор в школе и ДОУ, а большое расстояние до громкоговорителей без потери мощности позволяет оснастить объекты антитеррора большой площади.

Расчет мощности системы Антитеррор

При установке системы в школе крайне важно рассчитать общую мощность системы и, как следствие, количество громкоговорителей для помещений.

Существует простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра.

Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит

для его озвучивания необходимо 12 Ватт (60/10 м2х2 Вт).

То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа

помещения.

Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо

разместить 2 громкоговорителя по 7 Ватт каждый или один громкоговоритель на 12 Ватт.

Возьмём то же помещение, но с повышенным уровнем шума.

Площадь помещения составляет 60 квадратных метров, значит для его озвучивания необходимо 24 Ватта (60/10х4 Вт).

То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения.

Получается, что для помещения площадью 60 квадратных метров с повышенным уровнем шума необходимо разместить 4 громкоговорителя по 7 Ватт каждый или 2 громкоговорителя по 12 Ватт каждый.

В целом следует обратить внимание, что согласно постановлению 1006 антитеррор, речевые оповещатели (громкоговорители) должны быть расположены таким образом, чтобы в любой точке объекта (территории), где требуется оповещение людей, обеспечивалась разборчивость передаваемой речевой информации.

Технические характеристики расширителя тревожных кнопок для системы Антитеррор STELBERRY F-211
