Stelberry F-200 Коммутатор для системы громкого оповещения Stelberry Антитеррор

Описание коммутатора системы Антитеррор STELBERRY F-200

Коммутатор STELBERRY F-200 предназначен для построения системы громкого оповещения Антитеррор в школах, детских садах, гостиницах, объектах здравоохранения, торговых комплексах, спортивных объектах и других местах массового скопления людей.

В отличие от 100-Вольтовых систем оповещения, в системе STELBERRY Антитеррор громкость звука не уменьшается на больших расстояниях, а для соединения компонентов системы применяется UTP кабель (Питание 48 Вольт), благодаря чему отпадает необходимость прокладывать отдельную трассу (при наличии проложенных кабелей).

Сферы применения системы STELBERRY Антитеррор

• Система оповещения Антитеррор в школе, согласно постановлению  Правительства 1006.

• Система оповещения Антитеррор в ДОУ (дошкольном образовательном учреждении).

• СОУЭ Антитеррор в торговых объектах, согласно постановлению Правительства 1273.

• Система оповещения Антитеррор в местах массового скопления людей, согласно постановлению Правительства 272.

• Система оповещения Антитеррор для гостиниц, согласно постановлению Правительства 447.

Компоненты системы STELBERRY Антитеррор

Stelberry F-200     Коммутатор для системы STELBERRY «Антитеррор»

Stelberry F-210     Разветвитель на 4 разъёма RJ45

Stelberry F-211     Расширитель тревожных кнопок

Stelberry F-220     Пульт громкого оповещения

Stelberry F-250W Белый потолочно-настенный громкоговоритель на 7 Ватт

Stelberry F-250B Чёрный потолочно-настенный громкоговоритель на 7 Ватт

Stelberry F-251W Белый потолочно-настенный громкоговоритель на 12 Ватт

Stelberry F-250B  Чёрный потолочно-настенный громкоговоритель на 12 Ватт

Stelberry F-260     Рупорный уличный громкоговоритель на 15 Ватт

Stelberry F-263     Рупорный уличный громкоговоритель на 30 Ватт

Stelberry F-280    Усилитель-репитер для наращивания мощности системы на 180 Ватт

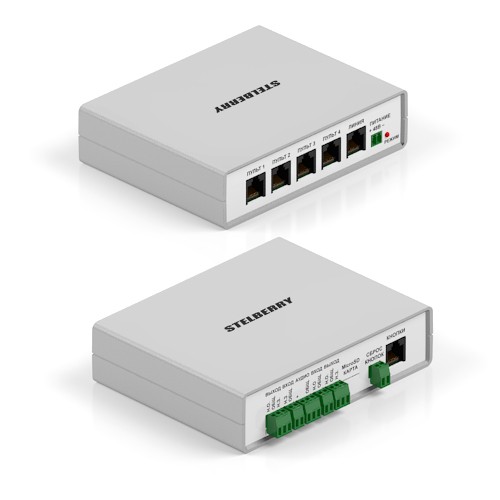

РАЗЪЕМЫ КОММУТАТОРА STELBERRY F-200

РАЗЪЁМЫ ДЛЯ ПУЛЬТОВ  К разъёмам подключаются пульты. Питание пультов осуществляет коммутатор. Возможность подключения нескольких пультов позволяет создать систему оповещения Антитеррор в школе, где один пульт стоит у директора, второй у завуча, третий у охранника, а с четвёртого пульта может транслироваться музыкальное сопровождение.

ЛИНИЯ Разъём для подключения громкоговорителей.

ПИТАНИЕ Разъём для подключения источника питания 48 Вольт 3 Ампера. К разъёму подключается обычный или бесперебойный источник питания.

РЕЖИМ Индикатор сигнализирует о включении коммутатора и режимах его работы.

ОПС Выход для ОПС оснащён нормально открытым и нормально закрытым выходами и позволяет отключать систему пожарного оповещения при срабатывании тревожных сообщений. Вход для ОПС оснащён нормально закрытым выходом и отключает коммутатор при срабатывании системы пожарного оповещения. По умолчанию в этом разъёме стоит перемычка!!!

ГОЧС. К первому разъёму подключается аудиосигнал, к второму сигнал о начале сообщения, на третьем выдается подтверждение приёма сообщения ГОЧС.

MicroSD КАРТА. В разъём устанавливается MicroSD карта с записанными сообщениями.

СБРОС КНОПОК. Разъём для подключения кнопки (нормально разомкнутой) для сброса тревожных сообщений.

КНОПКИ. Разъём для подключения расширителей тревожных кнопок.



ПРИОРИТЕТЫ ВХОДОВ КОММУТАТОРА STELBERRY F-200

Каждый вход в коммутаторе STELBERRY F-200 имеет свой приоритет.

Тревожные сообщения имеют высший приоритет.

При громком сообщении с пульта 1, сообщения с пультов 2, 3, 4 и ГОЧС отключаются.

При громком сообщении с пульта 2 , сообщения с пультов 3, 4 и ГОЧС отключаются.

При громком сообщении с пульта 3 , сообщения с пульта 4 и ГОЧС отключаются.

При воспроизведении сообщений ГОЧС сообщения и музыка с пульта 4 отключаются.

На пульте 4, подключенном к этому разъёму, обычно транслируется музыка.

Такое распределение приоритетов, например, позволяет построить полноценную систему оповещения Антитеррор в школе, где можно воспроизводить музыку и давать объявления для учащихся, но в случае террористической угрозы воспроизводить тревожные сообщения.



ДЛЯ УДОБСТВА МОНТАЖА В КОММУТАТОРЕ STELBERRY F-200 ПРИМЕНЯЮТСЯ ОТСТЕГИВАЮЩИЕСЯ ВИНТОВЫЕ РАЗЪЕМЫ

Отстёгивающиеся винтовые разъёмы в коммутаторе STELBERRY F-200 не только обеспечивают надёжное соединение, но и позволяют существенно упростить монтаж и уменьшить время на установку системы Антитеррор в ДОУ (дошкольное образовательное учреждение) или в школе.

При установке системы СОУЭ Антитеррор в торговых объектах (постановление правительства 1273), крайне важно выполнить монтаж в сжатые сроки, чтобы магазин не простаивал. Как правило, в магазинах монтаж производится в нерабочее время. В данном случае удобство коммутации в коммутаторе STELBERRY F-200 существенно сокращает время монтажа.



Перечень базовых сообщений для дежурного персонала объекта, записанных на MicroSD карту, идущую в комплекте с коммутатором STELBERRY F-200

Воздушная тревога	Внимание! Воздушная тревога! Всем спустится на 1 этаж, удалиться от окон, ждать особого распоряжения! Сохранять спокойствие!
Угроза нападения	Внимание! Угроза вооруженного нападения! Всем оставаться в помещениях, закрыться и забаррикадироваться, ждать особого распоряжения! Сохранять спокойствие!
Угроза взрыва	Внимание! Угроза взрыва!Всем покинуть помещения и направляться в место сбора! Сохранять спокойствие!
Угроза поражения опасными веществами	Внимание! Угроза поражения опасными веществами! Всем надеть средства индивидуальной защиты органов дыхания, покинуть помещения и направляться в место сбора! Сохранять спокойствие!
Угроза террористического акта (базовое сообщение)	Внимание! Угроза теракта! Всем покинуть помещения и направляться в место сбора! Сохранять спокойствие!

Перечень базовых сообщений для дежурного персонала объекта, записанных на MicroSD карту, идущую в комплекте с коммутатором STELBERRY F-200 подходит для подавляющего большинства объектов, например:

• по постановлению 8 антитеррор (объекты здравоохранения),

• по постановлению 202 антитеррор (объекты спорта),

• по постановлению 272 антитеррор (места массового пребывания людей),

• по постановлению 447 антитеррор (гостиницы),

• по постановлению 1006 антитеррор (объекты Минпросвещения),

• по постановлению 1273 антитеррор (объекты торговли),

• по постановлению 1421 антитеррор (объекты Минобрнауки).

Детский антитеррор в ДОУ (дошкольное образовательное учреждение) предполагает проигрывание нейтральной музыки, например, музыки из мультипликационных фильмов, для того, чтобы не испугать детей.

При этом персонал детского сада, прошедший инструктаж по антитеррору, при начале трансляции той или иной музыки понимает, какое событие имеется ввиду.

В зависимости от типа объекта, на MicroSD карту, установленную в коммутатор STELBERRY F-200 можно записать собственные сообщения антитеррор.

Это значительно расширяет возможности оповещения людей на различных типах объектов, позволяя уточнить их действия при возникновении террористической опасности.



Передача сигналов и питания в системах громкого оповещения STELBERRY Антитеррор производится по собственному стандарту, поэтому запрещается подключать пульты и громкоговорители к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

В системах громкого оповещения STELBERRY F по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

Применение стандартного UTP кабеля значительно упрощает монтаж системы антитеррор в школе и ДОУ, а большое расстояние до громкоговорителей без потери мощности позволяет оснастить объекты антитеррора большой площади.



Расчет мощности системы Антитеррор

При установке системы  крайне важно рассчитать общую мощность системы и, как следствие, количество громкоговорителей для помещений.

Существует простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра. Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит для его озвучивания необходимо 12 Ватт (60/10 м2х2 Вт).

То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения. Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо разместить 2 громкоговорителя по 7 Ватт каждый или один громкоговоритель на 12 Ватт.

Возьмём то же помещение, но с повышенным уровнем шума.

Площадь помещения составляет 60 квадратных метров, значит для его озвучивания необходимо 24 Ватта (60/10х4 Вт). То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения. Получается, что для помещения площадью 60 квадратных метров с повышенным уровнем шума необходимо разместить 4 громкоговорителя по 7 Ватт каждый или 2 громкоговорителя по 12 Ватт каждый.

В целом следует обратить внимание, что согласно постановлению 1006 антитеррор, речевые оповещатели (громкоговорители) должны быть расположены таким образом, чтобы в любой точке объекта (территории), где требуется оповещение людей, обеспечивалась разборчивость передаваемой речевой информации.



Простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра
Тип помещения	Уровень шума в помещении	Удельная мощность
Нешумные	55-65 дБ	1 Вт / 10 м2
С маленьким уровнем шума	65-70 дБ	2 Вт / 10 м2
Шумные помещения	70-75 дБ	3 Вт / 10 м2
С повышенным уровнем шума	75-80 дБ	4 Вт / 10 м2
Очень шумные	более 80 дБ	5 Вт / 10 м2

Линию можно разветвлять при помощи разветвителя STELBERRY F-210

Громкоговорители в системе STELBERRY Антитеррор имеют вход и выход и подключаются последовательно, однако специализированный разветвитель STELBERRY F-210 позволяет разветвлять линию, к которой подключены громкоговорители.

Это очень удобно, если потолочно-настенные или рупорные громкоговорители находятся в противоположных направлениях.

Также, разветвитель STELBERRY F-210 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

Возможность разветвления линии громкоговорителей существенно упрощает монтаж громкоговорителей при установке системы  антитеррор в школе, позволяя не только уменьшить расход кабеля при монтаже, но и сократить время на инсталляцию.

Мощность можно увеличить при помощи усилителей –репитеров STELBERRY F-280

Мощность громкого оповещения коммутатора STELBERRY Антитеррор составляет 180 Ватт, но её можно увеличить при помощи усилителей-репитеров STELBERRY F-280.

Каждый усилитель-репитер позволяет увеличить мощность существующей системы громкого оповещения STELBERR Антитеррор на 180 Ватт акустической мощности.

Усилитель репитер можно подключить к свободному выходу линии громкоговорителя.

Если мощность нужно нарастить более, чем на 180 Ватт, то несколько усилителей-репитеров STELBERRY F-280 можно подключить к коммутатору при помощи разветвителя STELBERRY F-210.

Если необходимо подключить более двух репитеров, необходимо использовать ещё один разветвитель.

Габаритные размеры коммутатора, мм – 140х110х35

-

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОММУТАТОРА STELBERRY F-200

Мощность системы оповещения	180 Ватт
Количество зон	1
Длина линии громкоговорителей	до 1000 м
Длина линии до пультов	до 700 м
Полоса пропускания	50… 20 000 Герц
Количество подключаемых пультов	4
Количество подключаемых тревожных кнопок	5
Возможность дублирования тревожных кнопок	Есть (Расширитель STELBERRY F-211)
Сброс сообщений	Разъём для кнопки
Тип носителя для сообщений	MicroSD карта
Выход для отключения ОПС	Нормально замкнутый/разомкнутый
Тип входа для отключения системы «Антитеррор»	Нормально замкнутый
Вход для сообщений ГОЧС	Есть
Питание	48 Вольт
Потребление в дежурном режиме	60 мАмпер
Максимальное потребление	2,9Ампер
Габариты коммутатора	140х110х35 мм
Вес коммутатора	320 г



Stelberry F-200 Коммутатор для системы громкого оповещения Stelberry Антитеррор, вы можете купить с доставкой в любой регион России.
