Stelberry F-740 Пульт громкого оповещения на 60 Ватт. 4 зоны.

Stelberry F-740 Пульт громкого оповещения на 60 Ватт. 4 зоны.
Артикул: 159208
Производитель: STELBERRY

Краткое описание: Пульт громкого оповещения на 60 Ватт. 4 зоны. Однонаправленный кардиоидный микрофон в гибкой стойке пульта. Аудиовход jack 3,5 mm для внешнего источника звука (музыки). Аудиовыход jack 3,5 mm для записи сообщений на IP камеру, видеорегистратор, аудиорегистратор. В комплекте идёт пульт, коммутатор на 4 зоны и источник питания на 48 Вольт.

Звоните
Цена в интернет магазине:
3490034 900
Оптовая
цена:
звоните
Сделать предзаказ
Оценка покупателей: Отсутствует
Самовывоз: бесплатно
Доставка по С-Пб: 500р.
Доставка по РФ: уточняйте
БрендSTELBERRY

Описание 4-х зонного пульта громкого оповещения STELBERRY F-740

  • Пульт громкого оповещения STELBERRY F-740 предназначен для построения распределённых систем громкого или речевого оповещения и музыкальной трансляции.
  • Пульт позволяет озвучивать помещения, разбитые на несколько зон оповещения.
    Микрофонная стойка пульта оснащена подсветкой и направленным HD-микрофоном с широким динамическим диапазоном.
  • Также, пульт оснащён полифоническим сигналом привлечения внимания «Гонг».
  • К пульту можно подключать любые потолочно-настенные и рупорные громкоговорители и рупора STELBERRY серии F.
  • Пульт речевого оповещения STELBERRY F-740 идеально подходит для озвучивания небольших кафе, баров, ресторанов, офисных и административных помещений, а также небольших складов.

Преимущества 4-х зонного пульта громкого оповещения STELBERRY F-740

  • 4 зоны оповещения
  • Направленный HD-микрофон
  • Аудиовход для внешнего источника (музыкальная трансляция)
  • Аудиовыход для записи сообщений на IP-камеру, аудиорегистратор, видеорегистратор
  • Цифровая обработка и фильтрация звука с микрофона и аудиовхода
  • Полифонический сигнал привлечения внимания «Гонг»
  • Регулировка громкости сигнала «Гонг»
  • Регулировка НЧ и ВЧ частот
  • Индикатор значений
  • Меню с подсветкой

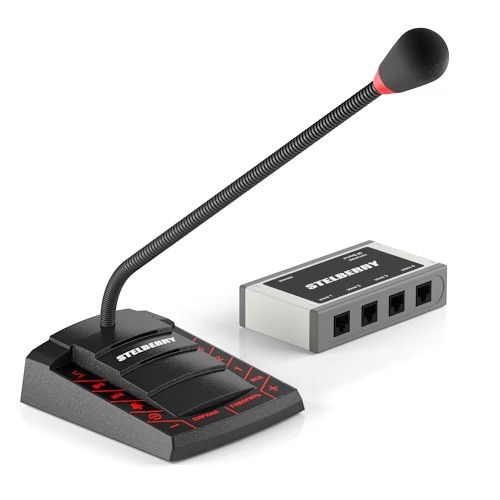

В комплект поставки STELBERRY F-740 входят пульт громкого оповещения, блок питания, 4-зонный коммутатор, соединительный кабель (UTP cat 5e + TP-8P8C) для подключения пульта к коммутатору и инструкция. После подключения пульта и блока питания к коммутатору, система готова к работе.

Фактически, в комплекте поставки есть всё необходимое для построения системы громкого оповещения и музыкальной трансляции, Вам остаётся только определиться с типом и количеством потолочно-настенных и/или рупорных громкоговорителей STELBERRY.



Простой принцип расчёта мощности громкого оповещения для помещений при высоте потолка 3 метра

Тип помещения

Уровень шума в помещении

Удельная мощность

Нешумные

55-65 дБ

1 Вт / 10 м2

С маленьким уровнем шума

65-70 дБ

2 Вт / 10 м2

Шумные помещения

70-75 дБ

3 Вт / 10 м2

С повышенным уровнем шума

75-80 дБ

4 Вт / 10 м2

Очень шумные

более 80 дБ

5 Вт / 10 м2

Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит для его озвучивания необходимо 12 Ватт (60/10х2 Вт).
То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения. Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо разместить 2 громкоговорителя по 6 Ватт каждый.

В системах громкого оповещения STELBERRY (серии F) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

Потолочно-настенные и рупорные громкоговорители соединяются в одну линию в пределах одной зоны, а для удобства коммутации имеют входной и выходной разъёмы.

Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность пульта.

Например, к коммутатору пульта громкого оповещения STELBERRY F-740 можно подключить до 10 громкоговорителей STELBERRY F-306 по 6 Ватт каждый или 4 рупорных громкоговорителя STELBERRY F-415 по 15 Ватт каждый.

В пределах одной зоны, линию, к которой подключены громкоговорители можно разветвлять при помощи разветвителя STELBERRY F-104. Это очень удобно, если громкоговорители находятся в противоположных направлениях от выхода коммутатора.

Также, разветвитель STELBERRY F-104 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

В пульт громкого оповещения встроен 50-миллиметровый динамик, который позволяет контролировать наличие и уровень громкости музыки на внешнем аудиовходе, а также слышать сигнал привлечения внимания «Гонг».

Пульт громкого оповещения оснащен тремя разъемами:

1. Линия (разъём RJ-45)
Линия соединяется с разъёмом линии на коммутаторе, при помощи соединительного кабеля (UTP), идущего в комплекте.
Питание пульта также осуществляется через соединительный кабель.

2.Аудио вход (разъём jack 3,5 mm/TRS Socket 3.5 mm)
Предназначен для подключения источника звука, фоновой музыки, например, MP3 плеера, телефона, ноутбука.
3.Аудио выход (разъём jack 3,5 mm/TRS Socket 3.5 mm)
Предназначен для записи оповещений. Может быть подключен к аудиовходу IP камеры, видеорегистратору или аудиорегистратору.

4-х зонный коммутатор, идущий в комплекте, оснащен разъемами:

Питание (разъём DJK-02A 5.5/2.1)
К этому разъёму подключается блок питания, идущий в комплекте.
Линия (разъём RJ-45)
Соединяется с пультом при помощи кабеля, идущего в комплекте.
Зона1, Зона2, Зона3, Зона4 (разъёмы RJ-45)
К этим разъёмам подключаются потолочно-настенные и/или рупорные громкоговорители.
Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность пульта.

Принцип работы зон оповещения и их назначение

Зоны нужны для того, чтобы давать громкие объявления и включать фоновую музыку не во всех громкоговорителях или рупорах сразу, а выбранных помещениях или в уличной зоне. Громкое оповещение, сигнал привлечения внимания «Гонг» и сигнал с аудиовхода будет воспроизводиться только в выбранных зонах.
Кнопка для включения всех зон
При нажатии на эту кнопку включаются все 4 зоны.
При повторном нажатии на кнопку, включенными становятся зоны, которые были активны ранее.

Кнопки с номером зон оповещения
Для выбора зон оповещения необходимо нажать на соответствующие номера зон.
Кнопки с выбранными зонами подсвечиваются. Для отключения зоны необходимо повторно нажать на её номер.
Если у Вас включена одна зона, а сообщение необходимо сделать на другой зоне, то сначала необходимо включить нужную зону, а затем отключить ненужную.

Технические характеристики пульта громкого оповещения STELBERRY F-740

Мощность

60 Ватт

Количество зон

4

Длина линии

до 1000 метров

Полоса пропускания

50...20 000 Герц

Тип кабеля для подключения громкоговорителей

UTP-5e Витая пара

Тип микрофона в стойке

Однонаправленный (кардиоидный)

Ветровая защита

Акустический спонж

Обработка сигнала внутри пульта

Цифровая

Частота оцифровки

48000 Герц

Дискретизация

24 Бит

Диапазон регулировки громкости оповещения

0...28,5 дБ

Шаг регулировки громкости оповещения

1,5 дБ

Диапазон регулировки громкости сигнала «Гонг»

0...28,5 дБ

Шаг регулировки громкости сигнала «Гонг»

1,5 дБ

Диапазон усиления сигнала аудиовхода

0...28,5 дБ

Шаг усиления сигнала аудиовхода

1,5 дБ

Диапазон регулировки высоких частот (ВЧ)

-12...+12 дБ

Шаг регулировки высоких частот (ВЧ)

2 дБ

Частоты среза высоких частот (ВЧ)

3200 и 6900 Гц

Диапазон регулировки низких частот (НЧ)

-12...+12 дБ

Шаг регулировки низких частот (НЧ)

2 дБ

Частоты среза низких частот (НЧ)

135 и 285 Гц

Питание

48 Вольт

Диапазон рабочих температур

+10...+50° С

Габариты пульта громкого оповещения

120х140х40 мм

Вес пульта громкого оповещения

300 г

Габариты упаковки

335х150х67 мм

Вес комплекта в упаковке

1200 г
