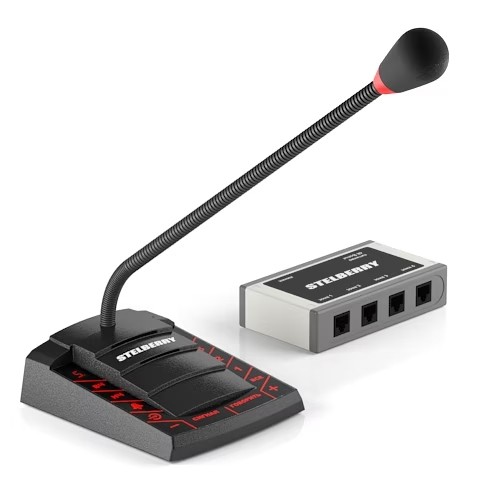

Описание 4-х зонного пульта громкого оповещения STELBERRY F-742

• Пульт громкого оповещения STELBERRY F-742 предназначен для построения распределённых систем громкого или речевого оповещения и музыкальной трансляции.
• Пульт позволяет озвучивать помещения, разбитые на несколько зон оповещения.
  Микрофонная стойка пульта оснащена подсветкой и направленным HD-микрофоном с широким динамическим диапазоном.
• Также, пульт оснащён полифоническим сигналом привлечения внимания «Гонг».
• К пульту можно подключать любые потолочно-настенные и рупорные громкоговорители и рупора STELBERRY серии F.
• Пульт речевого оповещения STELBERRY F-742 идеально подходит для озвучивания больших кафе, баров, ресторанов, офисных и административных помещений, а также больших складов.

Преимущества 4-х зонного пульта громкого оповещения STELBERRY F-742

• 4 зоны оповещения
• Средняя мощность до 30 громкоговорителей по 6 Ватт
• Направленный HD-микрофон
• Аудиовход для внешнего источника (музыкальная трансляция)
• Аудиовыход для записи сообщений на IP-камеру, аудиорегистратор, видеорегистратор
• Цифровая обработка и фильтрация звука с микрофона и аудиовхода
• Полифонический сигнал привлечения внимания «Гонг»
• Регулировка громкости сигнала «Гонг»
• Регулировка НЧ и ВЧ частот
• Индикатор значений
• Меню с подсветкой

В комплект поставки STELBERRY F-742 входят пульт громкого оповещения, блок питания, 4-зонный коммутатор, соединительный кабель (UTP cat 5e + TP-8P8C) для подключения пульта к коммутатору и инструкция. После подключения пульта и блока питания к коммутатору, система готова к работе.

Фактически, в комплекте поставки есть всё необходимое для построения системы громкого оповещения и музыкальной трансляции, Вам остаётся только определиться с типом и количеством потолочно-настенных и/или рупорных громкоговорителей STELBERRY.

Например, если площадь помещения с маленьким уровнем шума составляет 60 квадратных метров, значит для его озвучивания необходимо 12 Ватт (60/10х2 Вт).
То есть, делим площадь помещения на 10 и умножаем на удельную мощность для соответствующего типа помещения. Получается, что для помещения площадью 60 квадратных метров с маленьким уровнем шума необходимо разместить 2 громкоговорителя по 6 Ватт каждый.

В системах громкого оповещения STELBERRY (серии F) по отдельным проводам передаётся звук, управляющие сигналы и питание 48 Вольт, а сами усилители мощности находятся внутри громкоговорителей и рупорных громкоговорителей громкого оповещения.

Потолочно-настенные и рупорные громкоговорители соединяются в одну линию в пределах одной зоны, а для удобства коммутации имеют входной и выходной разъёмы.

Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность пульта.

Например, к коммутатору пульта громкого оповещения STELBERRY F-742 можно подключить до 30 громкоговорителей STELBERRY F-306 по 6 Ватт каждый или 12 рупорных громкоговорителя STELBERRY F-415 по 15 Ватт каждый.

В пределах одной зоны, линию, к которой подключены громкоговорители можно разветвлять при помощи разветвителя STELBERRY F-104. Это очень удобно, если громкоговорители находятся в противоположных направлениях от выхода коммутатора.

Также, разветвитель STELBERRY F-104 может применяться для удлинения линии, если расстояние до громкоговорителя большое и бухты UTP-кабеля (305 метров) не хватает.

В пульт громкого оповещения встроен 50-миллиметровый динамик, который позволяет контролировать наличие и уровень громкости музыки на внешнем аудиовходе, а также слышать сигнал привлечения внимания «Гонг».

Пульт громкого оповещения оснащен тремя разъемами:

1. Линия (разъём RJ-45)
Линия соединяется с разъёмом линии на коммутаторе, при помощи соединительного кабеля (UTP), идущего в комплекте.
Питание пульта также осуществляется через соединительный кабель.

2.Аудио вход (разъём jack 3,5 mm/TRS Socket 3.5 mm)
Предназначен для подключения источника звука, фоновой музыки, например, MP3 плеера, телефона, ноутбука.
3.Аудио выход (разъём jack 3,5 mm/TRS Socket 3.5 mm)
Предназначен для записи оповещений. Может быть подключен к аудиовходу IP камеры, видеорегистратору или аудиорегистратору.

4-х зонный коммутатор, идущий в комплекте, оснащен разъемами:

Питание (разъём DJK-02A 5.5/2.1)
К этому разъёму подключается блок питания, идущий в комплекте.
Линия (разъём RJ-45)
Соединяется с пультом при помощи кабеля, идущего в комплекте.
Зона1, Зона2, Зона3, Зона4 (разъёмы RJ-45)
К этим разъёмам подключаются потолочно-настенные и/или рупорные громкоговорители.
Совокупная мощность всех подключённых громкоговорителей и не должна превышать мощность пульта.

Принцип работы зон оповещения и их назначение

Зоны нужны для того, чтобы давать громкие объявления и включать фоновую музыку не во всех громкоговорителях или рупорах сразу, а выбранных помещениях или в уличной зоне. Громкое оповещение, сигнал привлечения внимания «Гонг» и сигнал с аудиовхода будет воспроизводиться только в выбранных зонах.
Кнопка для включения всех зон
При нажатии на эту кнопку включаются все 4 зоны.
При повторном нажатии на кнопку, включенными становятся зоны, которые были активны ранее.

Кнопки с номером зон оповещения
Для выбора зон оповещения необходимо нажать на соответствующие номера зон.
Кнопки с выбранными зонами подсвечиваются. Для отключения зоны необходимо повторно нажать на её номер.
Если у Вас включена одна зона, а сообщение необходимо сделать на другой зоне, то сначала необходимо включить нужную зону, а затем отключить ненужную.

Технические характеристики пульта громкого оповещения STELBERRY F-742
