MX-250 комплект приёмника и передатчика аудиосигнала и питания для активных микрофонов по UTP кабелю

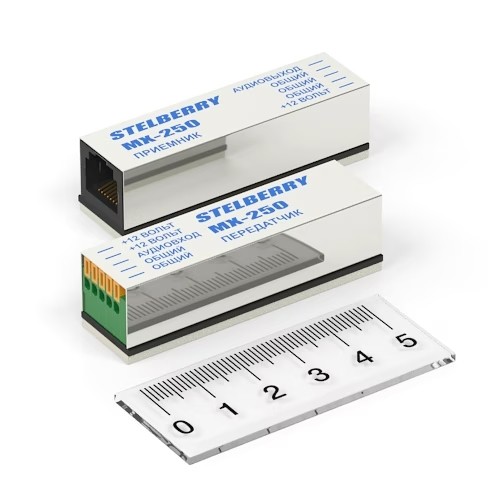

Описание приёмника и передатчика STELBERRY MX-250

Приёмник и передатчик STELBERRRY MX-250 предназначены для качественной передачи аудиосигнала без влияния внешних электромагнитных помех в системах видеонаблюдения и аудиорегистрации.
Это очень удобное решение, так как во многих помещениях уже проложены свободные UTP кабели и отпадает необходимость прокладывания дополнительных кабелей.
Также, передатчик обеспечивает питание для микрофона.
Для передачи сигнала и питания применяется UTP кабель, а максимальная длина линии может составлять до 1000 метров.

Преимущества приёмника и передатчика STELBERRY MX-250

• Удобное решение для передачи аудиосигнала от активного микрофона на большие расстояния
• Ослабление влияния внешних помех на качество сигнала
• Максимальное расстояние передачи аудиосигнала до 1000 метров
• Передача не только аудиосигнала, но и питания для активного микрофона
• Подключается через UTP кабель с обжатым разъёмом RJ45
• Совместимость со всеми микрофонами STELBERRY

В случае применения IP камеры с PoE питанием, в качестве источника питания можно применять проходные PoE сплиттеры STELBERRY MX-225 или STELBERRY MX-230.

К передатчику STELBERRY MX-250 подключается активный микрофон.
На приёмник STELBERRY MX-250 подаётся питание, а аудиовыход подключается к аудиовходу IP камеры или видеорегистратора.

С одной стороны передатчика STELBERRY MX-250 расположен 8-пиновый разъём, к которому подключается UTP кабель с обжатым разъёмом RJ45.

Обжимку разъёма RJ45 следует производить по стандарту T-568B (также, как производится обжимка для IP камер).

С другой стороны передатчика STELBERRY MX-250 расположены самозажимные разъёмы для подключения активного микрофона.
Два общих контакта объединены между собой, можете подключаться к любому.
Два контакта питания также объединены между собой, можете подключаться к любому.

С одной стороны приёмника STELBERRY MX-250 расположен 8-пиновый разъём, к которому подключается UTP кабель с обжатым разъёмом RJ45.
Обжимку разъёма RJ45 рекомендуется производить по стандарту T-568B (также, как производится обжимка для IP камер).

С другой стороны приёмника STELBERRY MX-250 расположены самозажимные разъёмы для подачи питания и подключения аудиосигнала к аудиовходу IP камеры или видеорегистратора.
Три общих контакта объединены между собой, можете подключаться к любому.

Передача сигналов и питания в приёмнике и передатчике STELBERRY MX-250 производится по собственному стандарту, поэтому запрещается подключать их к коммутаторам, маршрутизаторам и другому стороннему оборудованию!!!

Обжимку разъёма RJ45 рекомендуется производить по стандарту T-568B (также, как производится обжимка для IP камер).

Распиновка разъёма по стандарту T-568B:
1 - Бело-оранжевый
2 - Оранжевый
3 - Бело-зелёный
4 - Синий
5 - Бело-синий
6 - Зелёный
7 - Бело-коричневый
8 - Коричневый

Технические характеристики приёмника и передатчика
STELBERRY MX-250
